Анкер клиновой (экспресс)

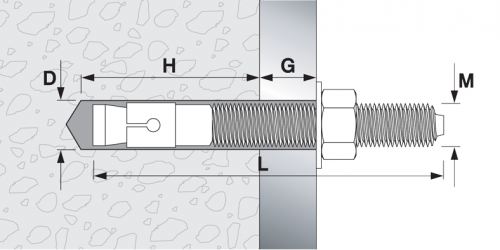

Ассортимент/Технические данные:

Артикул	D	M	L	G	шт.	шт.
Артикул	мм	мм	мм	мм	шт.	шт.
000420	10	M10	80	5/25	50	500
000421	10	M10	100	15/35	50	500
000422	10	M10	120	45/65	25	250
000423	10	M10	140	65/85	25	250
000424	12	M12	100	10/30	50	300
000425	12	M12	130	40/60	25	250
000426	12	M12	160	70/90	25	150
000427	16	M16	125	20/40	25	100
000428	16	M16	145	40/60	25	100
000429	16	M16	180	75/95	20	80
000430	20	M20	160	20/50	10	60
000431	20	M20	200	60/90	10	40

Несущая нагрузка
ø	H	Изгиб и вырывание	Вырывание
ø	мм	kN	kN
10	40	6,29	3,85
10	60	8,57	-
12	50	8,52	5,27
12	70	8,79	-
16	60	10,83	7,10
16	80	15,36	-
20	80	16,49	10,90
20	110	24,79	-

Применение: крепление трубопроводов, стальных конструкций, перегородок, столбов, полок, машин, лифтов и т. д.

Материал: сталь класса 5.8 оцинкованная, толщина покрытия мин. 8 µm

Приемущества: Диаметр резьбы анкера соответствует диаметру отверстия ( распорного пояса ), благодаря чему имеет лучшие показатели прочности на сгибающие силы, чем анкер одного распора. Легкий и быстрый монтаж молотком и, одновременно, высокие переносимые нагрузки.

Оcнование:
