Анкера одного распора с гайкой

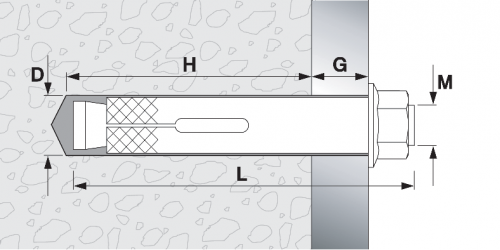

Ассортимент/Технические данные:

Артикул	D	M	L	G	шт.	шт.
Артикул	мм	мм	мм	мм	шт.	шт.
005593	8	M6	40	8	100	400
005595	8	M6	65	5	50	300
005596	8	M6	85	35	50	300
005633	8	M6	100	60	50	500
005634	8	M6	115	66	50	480
005597	10	M8	60	5	50	600
005598	10	M8	77	35	50	400
005599	10	M8	97	60	25	400
005635	10	M8	120	85	50	500
005687	10	M8	140	80	25	250
005600	12	M10	75	8	50	300
005601	12	M10	100	50	50	200
005602	12	M10	129	75	25	200
005636	12	M10	150	70	25	250
005637	12	M10	180	90	25
005638	12	M10	200	150	25	100
005603	14	M10	120	30	25
005604	14	M10	150	60	20	200
005605	16	M12	110	10	20
005606	16	M12	150	55	20	100
005639	16	M12	180	80	20	100
005640	16	M12	200	100	10	50
005641	16	M12	250	150	10	50
005607	20	M16	107	54	5	50
005608	20	M16	150	50	5	40
005642	20	M16	200	100	5	50
005643	20	M16	250	150	5	40

Размер D	Расчетная нагрузка на вырывание (kN)	Расчетный изгибающий момент (Nm)
8	2,20	2,72
10	3,40	4,22
12	5,62	6,79
16	7,58	9,29
20	9,98	12,44

Применение: крепление стальных конструкций, перегородок, перилл, полок, оборудование и т.д.

Материал: сталь класса 5.8 оцинкованная, толщина покрытия мин. 12 µm

Приемущества: Анкер может использоваться для крепления в слабом бетоне(В15) и кирпиче. Легкий и быстрый монтаж молотком и, одновременно, высокие переносимые нагрузки.

Оcнование:
